（一）相关规范

池水过滤设备的选用应符合以下规定：①过滤效率应高效，过滤精度应确保滤后出水水质应稳定；②内部配水、布水应均匀，不产生短流；③应选用体积小、安装方便、操作简单、反冲洗水量小的设备且有利于循环水净化系统的自动控制。④过滤器可不设备用，每座大、中型游泳池的过滤设备不应少于2台，其总过滤能力不应小于1.10倍的池水循环水量。⑤重力式过滤器应配置突然停电防止水溢流淹没设备机房的防护措施。⑥压力过滤器罐体承受的压力不宜小于 0.6MPa；⑦过滤器的数量，应根据循环水量、运行维护条件等，经技术经济比较确定，但每座池子不宜少于2台。⑧水循环泵的供水压力应该小于或等于压力式砂缸的承压。理想情况下，为了保证砂缸的长期稳定运行，一般会使泵的供水压力留有一定的安全余量，通常泵的最大供水压力不超过砂缸承压的80% - 90%。

需要考虑整个供水循环系统中的管道阻力、阀门阻力、水流量等因素。如果系统阻力较大，可能需要适当提高循环泵的供水压力，但仍要确保砂缸的承压安全。同时，在系统运行初期，要密切观察砂缸的压力情况，根据实际运行情况，如过滤效率、砂缸的压力变化等，对循环泵的供水压力进行微调，以达到最佳的匹配效果。

砂缸压力过滤器的滤料应符合以下规定：应选用机械强度高、耐磨损、抗压性能好、使用周期长、比表面积大、孔隙率高、截污能力强的滤料；滤料化学性能应稳定、不应污染恶化水质、不应含有危害游泳和戏水者健康的有毒有害物质；滤料不应含杂物和污泥。

压力式颗粒过滤器的滤层和承托层的组成、技术参数及反冲洗应符合以下规定：滤料层组成、有效厚度和过滤速度应经试验确定，当试验有困难时，可按下表选用。压力式颗粒过滤器的承托层组成和厚度应根据配水形式经试验确定。试验有困难时，可按下表选用。

表1 滤料层组成、有效厚度和过滤速度

滤料层组成	滤料层材质及特征	滤料直径（mm）	不均匀系数（K80）	有效厚度（mm）	过滤速度（m/h）
单层颗粒过滤器	均质石英砂	dmin=0.45	<1.6	≥700	15~25
		dmin=0.55
		dmin=0.40	<1.4
		dmin=0.60
		dmin=0.60
		dmin=0.80
双层颗粒过滤器	无烟煤	dmin=1.60	<2.0	>350	14~18
		dmin=0.85
	石英砂	dmin=1.00
		dmin=0.50
多层颗粒过滤器	无烟煤	dmin=1.60	<1.7	>350	20~30
		dmin=0.85
	石英砂	dmin=0.85		>600
		dmin=0.50
	重质矿石	dmin=1.20		>400
		dmin=0.80

注：1、滤料堆积密度：石英砂1.7～18；无烟煤1.16；重质矿石4.2～4.6；
2、其他滤料按生产厂商提供并经有关部门认证的数据选用。

表2 滤料层组成、有效厚度和过滤速度

集配水形式	层次（自上而下）	材料	粒径（mm）	厚度（mm）
大阻力集配水系统	1	卵石	2.0~4.0	100
	2		4.0~8.0	100
	3		8.0~16.0	100
	4		16.0~32.0	100（从配水管顶算起）
中阻力集配水	单层	卵石	2.0~3.0	150（从配水管顶算起）
小阻力集配水	单层	粗砂	1.0~2.0	＞100（从滤帽顶算起）

压力式颗粒过滤器应采用池水进行反冲洗，并应符合以下规定：

采用池水冲洗时，应在游泳池、水上游乐池及文艺演出池每日停用时段进行，应逐一单个进行反冲洗，不得对2个或2个以上过滤器同时反冲洗。采用水反冲洗时的反冲洗强度和持续时间，宜按下表采用。

表3 滤料层组成、有效厚度和过滤速度

滤料层组成	水反冲洗强度 [L/(s·㎡)]	膨胀率C（%）	厚度（mm）
单层石英砂	12~15	<40	6~7
双层滤料	13~17	<40	8~10
多层滤料	16~17	30	5~7

注：膨胀率数值仅供压力式颗粒过滤器高度用
采用气一水反冲洗时、气源应洁净、无杂质、无油污；并应按先气冲洗、后水冲洗的顺序进行；气一水冲洗强度及持续时间，宜按下表采用。

表4 滤料层组成、有效厚度和过滤速度

滤层组成	先气洗		后水洗
滤层组成	水反冲洗强度 [L/(s·㎡)]	持续时间 (min)	水反冲洗强度 [L/(s·㎡)]	持续时间 (min)
单层滤料	15~20	3~1	8~10	7~5
双层滤料	15~20	3~2	6.5~10	5~5

注：气洗时的供气压力为0.1MPa
过滤器的反冲洗气源应洁净、不含杂质、无油污。压力式颗粒过滤器的反冲洗排水管与过滤器的接管处应设可观察反冲洗排水清澈度的透明短管或装置，且反冲洗排水管不应与其他排水管直接连接，当有困难时，应设置防止污水或雨水倒流的装置。

（二）选型

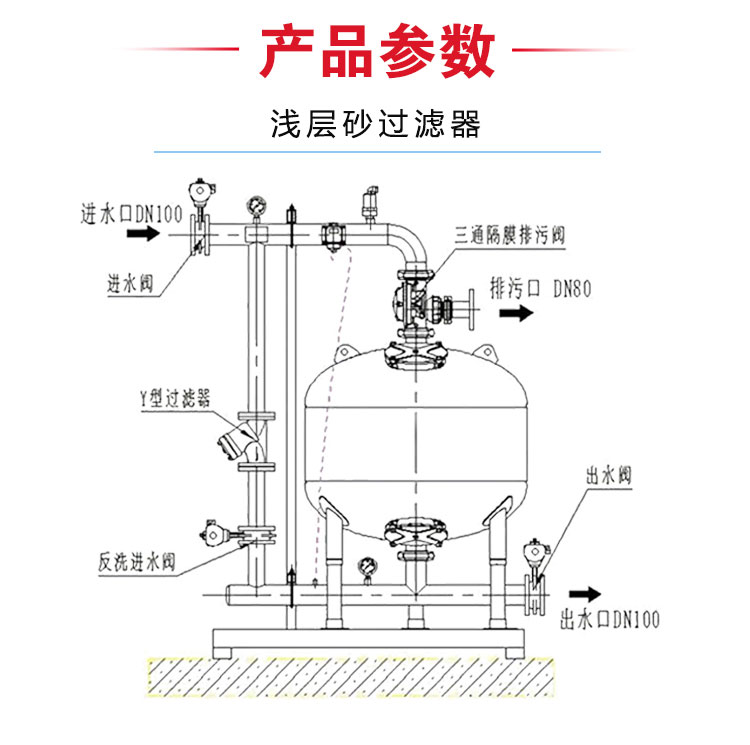

压力过滤器宜采用立式，但直径大于 2.6m 时应采用卧式；缸体应根据不同项目选用成熟品牌，其最高工作压力应不小于2.5kg/cm²或4kg/cm²的压力。

其他配件：过滤介质选用国产优质硅砂，砂颗粒尺寸为1～2毫米，均匀系数为1.2毫米；6档位多路控制阀；排水口；压力表；视察镜；布水均匀的布水装置；集水（反洗配水）均匀的集水装置；检修孔、进水管、出水管、泄水管、放水管、差压管、观察孔、取样管、流量计及各类切换阀；必要时，还应设置空气反洗管、表面冲洗装置；冲洗排水管应设可观察冲洗排水清澈度的透明管段或其他装置。

压力式颗粒过滤器的选用应符合以下规定：立式过滤器的直径不应超过2.40m；卧式过滤器的直径不应小于2.20m，且过滤面积不应超过10.0m²。过滤器的工作压力不应小于池水循环净化系统工作压力的1.5倍，且要大于自然重力等叠加在一起的压力。非金属过滤器的耐热温度不应小于50℃。过滤器的外壳材质、内部和外部的配套附件的材质应耐腐蚀、不透水、不变形和不污染水质，并符合现行行业标准《游泳池用压力式过滤器》CJ/T405的规定。过滤器内的支撑层底部不应产生死水区。

重力式颗粒过滤器的选用应符合以下规定：单介质或多介质的滤料层厚度（不含承托层）均不应小于700mm；过滤器的材质应不变形、不二次污染水质并耐腐蚀；池水循环水泵设在过滤器之前或之后，应经技术经济比较后确定。

过滤速度应符合以下规定：单层单介质滤料时不宜大于10m/h；多层多介质滤料时不宜大于12m/h。过滤器的材质应不变形、不二次污染水质并耐腐蚀；池水循环水泵设在过滤器之前还是之后，应经技术经济比较后确定。
