（一）相关规范

1、池水净化处理系统的监控系统应具备自动监测、自动启停、自动调节、自动报警和安全保护功能，并应符合现行行业标准《建筑设备监控系统工程技术规范》JGJ/T334的规定。
2、池水循环净化系统应设置在线监测和控制系统，并应符合以下规定：池水水质应设置在线实时监控系统；池水循环净化处理设备的监控系统。按以下规定确定：竞赛池、训练池、专用池、文艺演出池等宜采用全自动监控系统或智能监控系统；季节性室外游泳池宜采用半自动监控系统；私人游泳池应按业主要求确定。
3、综合游泳池馆、大型水上游乐池宜设中央监控系统、单游泳池应设就地集中监控系统。
4、中央监控系统的设置宜符合以下规定：管理分散在不同地块的游泳池、水上游乐池应设置中央监控室；应能实现监控系统运行中的参数传输、状态显示、趋势显示、控制设定调节；动力设备应能实现联动、联锁，远距离自动控制与就的手动控制转换、联动、联锁以及转换参数和状态显示；应能实现参数趋势报警、事故报警、故障诊断和处理及数据记录表格制作等；应设有系统集成接口。
5、池水循环净化处理系统除应实行在线实时监测外，尚应配备人工检测池水水质的仪器设备。
6、监控与检测的仪表设施选用应符合以下规定：监控仪器仪表的设置位置、数量、测量精度和量程应符合设计要求，监测仪表和控制设施应保证系统运行参数准确安全可靠、方便操作和维修；监控系统的施工安装、调试、检测、验收、运行和维护应符合现行行业标准《建筑设备监控系统工程技术规范》JGJ/T334的规定。
7、监测、检测项目。池水循环净化处理系统应对池水水质的以下参数进行在线监测：采用氯消毒时，应对以下参数进行在线监测：pH值；氧化还原电位（ORP）；游离性余氯；浑浊度；水温；加氯间、次氯酸钠制备间环境中氯气的浓度及超限报警信号。
8、采用臭氧消毒时，应增加以下监测参数：泳池进水中的臭氧浓度；臭氧发生器的工作参数：电压、电流、气体通过能力等；臭氧发生器设备间环境臭氧浓度及超限报警信号；采用无氯消毒剂时，应增加以下监测参数：池水中的臭氧浓度；池水中的过氧化氢浓度。
9、竞赛游泳池和文艺演出池，应在循环给水或循环回水管上均应设置本条第1款和第2款所规定监测参数的仪器设备。取样点位置应符合以下规定：循环给水管上应设在循环水泵之后过滤设备工艺之前；循环回水管上应设在絮凝剂投加点之前。
10、池水循环净化处理系统各工艺工序单元设备，应对以下参数进行在线监测：均衡水池、平衡水池、潜水泵集水坑等的水位状态及开关状态；潜水泵集水坑水位需根据电动浮球阀精确控制，浮球阀及潜水泵电缆接电箱需保证有备用电源，保证停电时不停止运行；循环水泵、水过滤器（罐）、臭氧一水反应器、活性炭吸附器、臭氧加压水泵、水加热器增压泵、水加热器等设备进出水口的水压力，以及水加热器热媒的进、出口压力和温度等工作状态；循环给水总管、过滤器和分流量臭氧消毒的循环水流量；水加热器进、出水口和热媒的温度；设备机房内全部转动设备工作状态的信号。
11、游泳池、水上游乐池、文艺演出水池等除应设置在线监测外，尚应对池水进行人工检测，人工监测水质的项目应符合以下规定：采用氯消毒时，应检测池水的pH值、游离性余氯、化合性余氯、尿素、浊度、水温氧化还原电位、碱度、钙硬度和溶解性总固体等水质参数；采用三氯异氰尿酸消毒时．应增加检测氰尿酸；采用臭氧消毒剂时，应增加检测池水表面上方空气中的臭氧浓度。
12、人工监测池水水质的水样采集位置应符合以下规定：25m×50m和2lm×50m的标准游泳池的水样采集点不应少于6处，并应沿泳池长边均匀布置；25m长及以下的游泳池水样采集点不应少于1处，并应沿泳池长边均匀布置；非标准游泳池应按每100m²～200m²的水面采集一个水样，且采集点不应少于4处；水样应取水面下0.3～0.5m处。

（二）常见问题及解决方案

常见问题：
水质监测仪探头安装不规范，且缺乏保护。水质仪探头装在给水管上不合适，需装在回水管上。水质监测仪探头处没有加沉水弯，存在缺水损坏探头的可能。应在探头处增加沉水管或水封。
解决方法：
补充水质探头安装大样图。表达标准的安装工艺。
大样图：

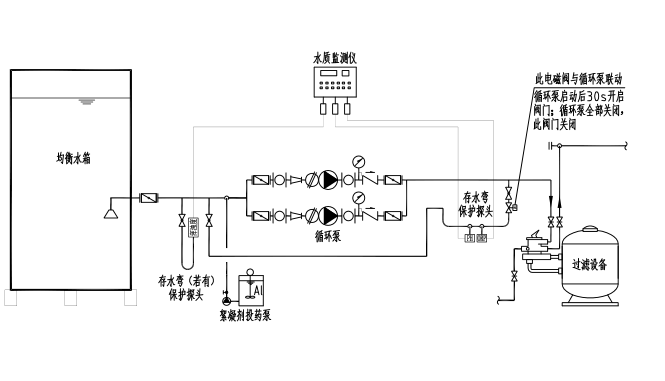

水质取样点安装大样图：
